在煤礦井下復雜且危險的作業環境中，設備的可靠性與功能性至關重要。TH18 礦用本安型控制臺憑借其優異的性能，成為保障煤礦生產安全與效率的關鍵設備。

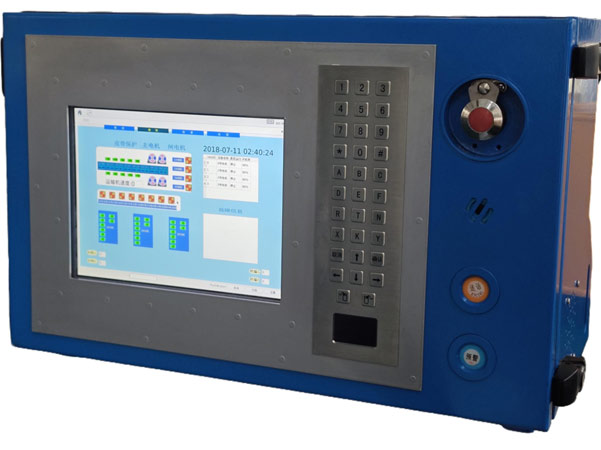

TH18 控制臺專為煤礦井下有甲烷和煤塵爆炸性氣體的環境設計。其內部構造復雜，包含多個關鍵模塊。主控模塊以嵌入式計算機為核心，與 10.4 寸液晶顯示屏協同工作，確保圖象處理與顯示的準確。I/O 模塊可對輸入輸出點精細采集與控制，每個模塊擁有 12 路開關量輸出和 16 路開關量輸入，其中前 6 路能通過硬件設置是否與閉鎖強制關聯，一個控制臺可安裝兩個該模塊。耦合模塊用于裝置聯機信息傳輸，功放模塊實現音頻通話，交換機通訊模塊提供 2 路光通訊接口和 3 路電通信口。

從技術參數來看，它由 KDW127/18 礦用隔爆兼本質安全型直流穩壓電源供電，不同組電源有著明確的額定工作電壓和電流標準。輸入輸出接口豐富，32 路輸入中部分可設置模擬量，24 路輸出均為繼電器無源常開觸點輸出。通訊接口多樣，CAN 通訊口、485 通訊接口以及光信號接口，各有其獨特的速率、電平、功率等參數，保障通訊穩定有效。

工作時，TH18 控制臺采用 CORTEX-A9 嵌入式工控機作為主控器。通過對沿線信號的實時檢測，做出相應處理，還能通過鍵盤修改參數，實現對現場設備的邏輯控制。如閉鎖檢測，正常時終端不斷發回閉鎖信號，沿線電話閉鎖時，控制臺兩次獲取信號，控制輸出回路實現閉鎖。輸入輸出采用光電隔離，提升抗干擾能力，大屏幕液晶顯示器則能以漢字顯示各種狀態信息。

在功能方面，顯示功能強大，彩色液晶顯示屏可展示多種信息，劃分不同區域顯示設備運行狀態、工作方式等?？刂乒δ軓?qiáng)大，具備集中控制、遠程控制、急停閉鎖、預警以及皮帶運輸機起動控制和保護等功能，能對多種設備集中控制，還能應對各種異常情況，保障煤礦井下作業安全有序。TH18 礦用本安型控制臺正憑借自身優勢，為煤礦安全生產貢獻力量。
