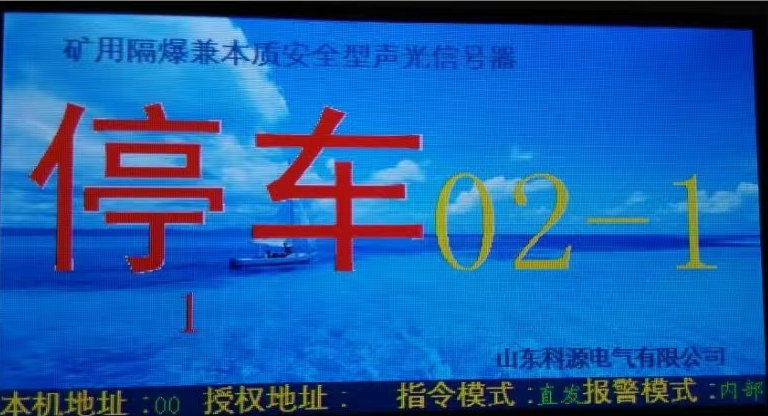

1、可發出打點信號，同時具有數顯、漢字顯示、語音提示功能 (急停、停車、上行、下行、慢上慢下、) ;

2、語言音響聲級:不低于85dB;

3、每臺信號裝置可通過鍵盤設置一個不重復的位置編碼;4.4具有二級傳送功能，其它水平信號只能發到上口，相應發出聲光信號，并顯示打點數和打點位置編號，上口信號再轉發到車房 (急停信號可以發到所有聯機裝置)，自動實現多水平的信號區分;

5、急停功能，在待機狀態下，按下急停按鈕時聯線上的各裝置，均發出聲光信號，并數字顯示位置編號，漢字顯示“急?！?，車房?jī)?nèi)的急停繼電器RE1-1/RE1-2斷開。按下“急?！卑粹o時，急停繼電，

6、錯發信號閉鎖功能;如果一個水平發出慢上信號，則井口只能發出慢上信號;

7、對講呼叫功能。在待機狀態下，可實現單工對講及呼叫功能，采用數字通訊，語音清晰;4.11有三種控制輸出方式可根據現場需要自由選擇;

8、有三種控制輸出方式可根據現場需要自由選擇;

結構設計及工作原理

本設備為隔爆兼本安設計，上腔為隔爆腔，內置本安電源模塊和主控制器，主控制器由主機板和接口板組成。下腔為本安腔，內置8寸(掛式信號5寸)高清彩色顯示屏、按鍵、開關鎖及揚聲器。原理圖如圖。目前在煤礦井下使用的聲光信號系統多為傳統的載波通訊方式，通信帶寬小，傳輸距離近，中心頻率易偏移，抗干擾能力差，不能實現點對多點的實時高質量語音通信·隨著煤礦現代化建設的發展和需要，在保證良好通信質量的同時，如何增加語音通信的帶寬，已經成為一個研究的熱點和難點。數字通信系統中，語音編碼技術是移動通信數字化的基礎，容納更多的語音通道。該系統控制器采用嵌入式工業級處理器，通信的物理層采用CAN總線方式。聲光信號器的位置編碼，打點信號，以及其它開關量信號由主控制器的I/0接口采集經SPI直接發送到CAN總線進行信息傳輸·根據傳輸信息的重要性，在軟件內，可設置不同的優先級，高優先級的信息，可中斷低優先級的信息。所有輸入、輸出接口以及通訊接口，均采用高性能的高壓磁隔離器，以實現本安隔離。
