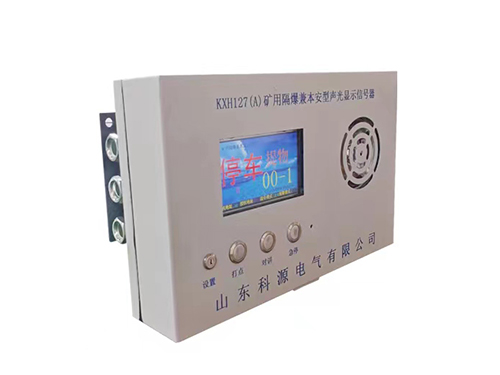

礦用隔爆兼本安型聲光信號器產品功能及特點介紹

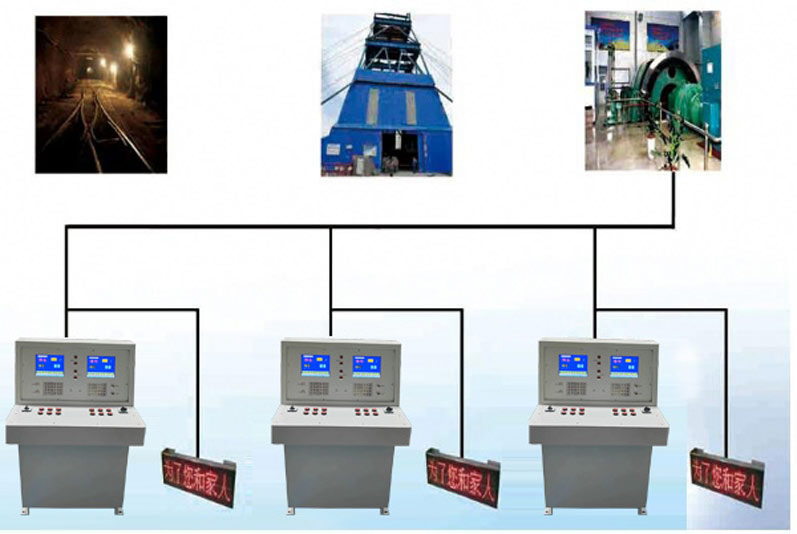

        智能型信號裝置，采用全數字通訊設計，提升了信號裝置的安*可靠性。是新式的，數字通訊，液晶顯示，打點報語音，帶急停，信號閉鎖。通話更清晰，通訊距離2000m以上。該信號器主要用于礦山皮帶運輸巷、梭車運輸巷、絞車運輸巷，立井提升，礦井工作面作為信號聯絡，通訊控制使用。結構為隔爆兼本質安*型設計，適用于煤礦井下具有瓦斯、煤塵爆炸危險的場所，是原各類通訊聲光信號器的更新?lián)Q代產品。

        產品主要技術特點:

       ※ 老式信號器普遍采用模擬通訊方式，信號有效傳輸距離只有幾百米，通話不清晰，抗干擾能力差，在有變頻器的場所很難正常工作；普遍功能單一，無法區分哪個水平發出信號，沒有急停及信號閉鎖功能，對于提升系統的安*運行無法提供可靠保障;

       ※ 以PLC為主控器的信號裝置主要存在問題

       結構非常復雜：一般由防爆電源箱，PLC控制箱，本安型信號顯示箱，通話部件組成，安裝維修困難；

       語音通話為模擬通訊：信號傳輸距離近，頻率易偏移，抗干擾能力差；

       成本高:一般采用十幾芯電纜，加上部件多，成本很高。

       ※ 針對現狀我公司研制生產了新一代數字通訊式智能信號器。該產品歷經5年現場環境運行試用，可靠運行無故障，可完全取代以上產品。

       優點是，以前的信號器都是模擬信號，通用距離只有幾百米，易受干擾，沒有信號閉鎖和急停功能，通訊距離可達2000米以上，通話清晰抗干擾能力強，具有急停和信號閉鎖功能，液晶顯示打點位置打點數，同時具有語音提示功能，

       1.1 本設計采用CAN總線通訊技術，由于采用全數字設計，所有數據均運行在總線上，支持超過30個節點，傳送距離2km以上。

       1.2 本設計采用語音數字處理技術，整個過程采用全數字傳輸，克服了傳統載波信號傳輸距離近，頻率易偏移，抗干擾能力差的問題，即使在有變頻器工作的場所，也能可靠工作。使得在井下惡劣電器環境中仍可獲得準確的數據傳輸，足夠清晰的語音。

       1.3 采用高分辨率彩色顯示屏，打點時自動漢字顯示（上行、下行、慢上、慢下、急停），同時數字顯示打點位置以及打點數，顯示信息更加豐富。 內部集成語音存儲芯片，打點時自動發出（上行、下行、慢上、慢下、急停）等語音信息。

       1.4具有二級傳送，急停閉鎖，信號閉鎖功能；

       1.5 具有CAN通訊接口，（可擴展485接口，支持modbus通訊協議），方便與其它智能設備對接，所有通訊接口均具有高壓磁隔離電路，大大提高了信號系統的抗干擾能力。

       2 使用范圍及主要參數

       2.3 主要技術指標

       2.3.1 電源電壓：AC 127A；200mA；

       2.3.2 本安參數：

       電源：Uo1：DC11.2V,Io1:220mA,工作電壓：DC11.0V,工作電流：20mA;Uo2:DC5.2V,Io2:1.5A，工作電壓：DC5.0V,工作電流：500mA;CAN通信：Uo：5.5V,Io:35mA,Co：10uF,Lo：10mH

       2.3.3 聯機臺數：30臺；傳輸距離：2km；

       2.3.4 接口配置：

       CAN接口—1路；

       I/O輸入接口—4路； I/O輸出接口—6路；

       無源接點輸出（JD,O2:60V,1A）(O3,O4,O5,O6:220V，130mA)。

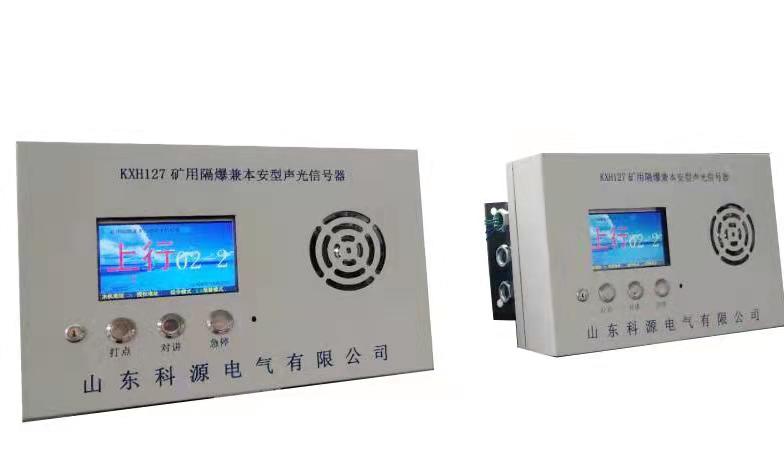

       2.3.5掛式外形尺寸：360mm×258mm×197mm(高×寬×厚)；

       2.3.6掛式重量：17Kg。

       2.3.7柜式外形尺寸：1060mm×760mm×590mm（高×寬×厚）；

       2.3.8柜式重量：50Kg。
